低壓連續輸送泵
n 產品概述
低壓連續輸送泵，為旋轉供料的葉輪結構，密封性由精磨加工保證，輸送時常以羅茨風機為動力氣源，輸送流速與濃度較低，對管道沖擊和磨損較小，屬于低壓稀相氣力輸送系統。該系統結構簡單、運行可靠、安裝空間較小且無閥門頻繁動作、系統具備造價和運行、維護費用低等特點，是短距離連續輸送的理想設備。
n 結構特點
低壓連續輸送泵，是利用高速射流、粉體流化與氣力壓差三者相接合的氣力輸送系統。其核心部件殼體與葉輪均為精磨后表面鍍鉻處理。葉輪為八至十片T形狀防串氣設計，有效的降低了輸送時反串氣流對下料的影響。機翼形環式噴嘴在提高射流速度的同時所產生的紊流對下落的粉體起到了良好的流化效果。整個系統操作簡單、下料均勻、流化良好、反氣量少，輸送極為平穩。
n 輸送原理
低壓連續輸送泵，是以羅茨風機為動力氣源，利用氣力壓差原理與現代氣固兩相流理論相結合而設計的新型輸送設備。粉體在重力作用下經卸料口落入電動鎖氣器的輪格內，鎖氣器通過均勻轉動將粉體定時、定量進入混合室，機翼形環式噴嘴所產生的高速氣流和紊流將混合后的粉體推入加速室，并在氣力壓差的作用下沿管道輸送至終端料倉內。灰、氣混合物在重力作用下進行分離，粉體落入料倉底部，空氣經除塵設備排入大氣。
n 應用范圍
低壓連續輸送泵，因采用葉輪式旋轉供料，并以低壓羅茨風機作為動力氣源。因此系統只適應于較近距離的連續輸送。輸送當量距離≤300m，垂直高度≤30m，堆比重≤2.0t/m3，粉體細度≤20目，含水率≤3%(以抓緊后松手，自由落體時不成團為基準)，粉體瞬時溫度≤280℃。(以上數據勻取設備極限僅作為選型參考)

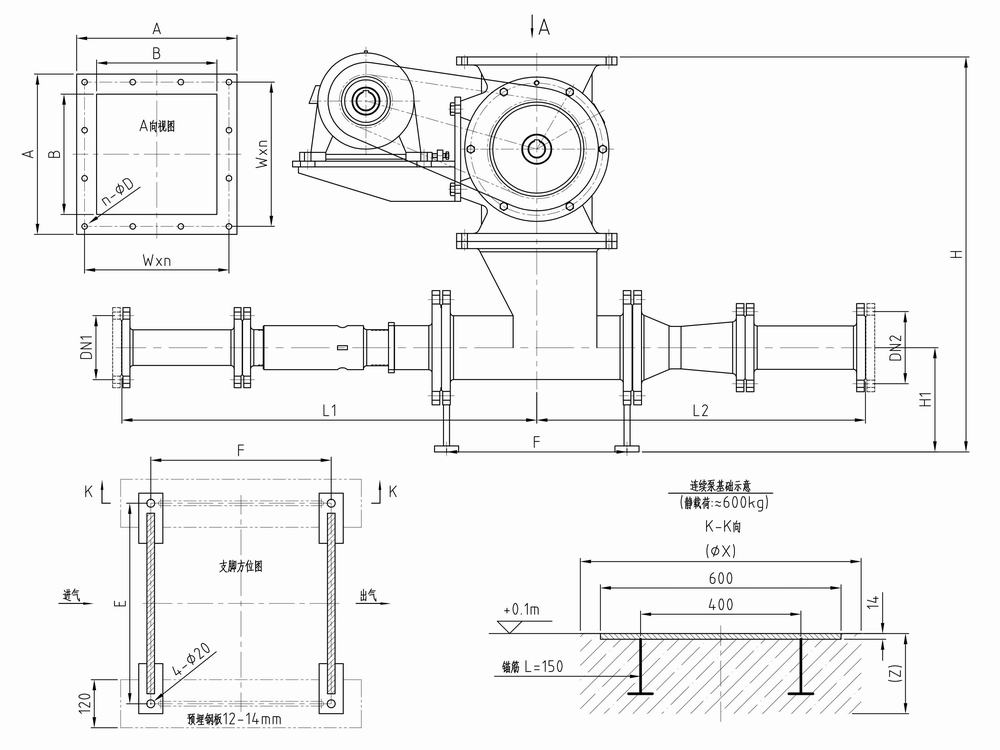

n 輸送泵外形圖

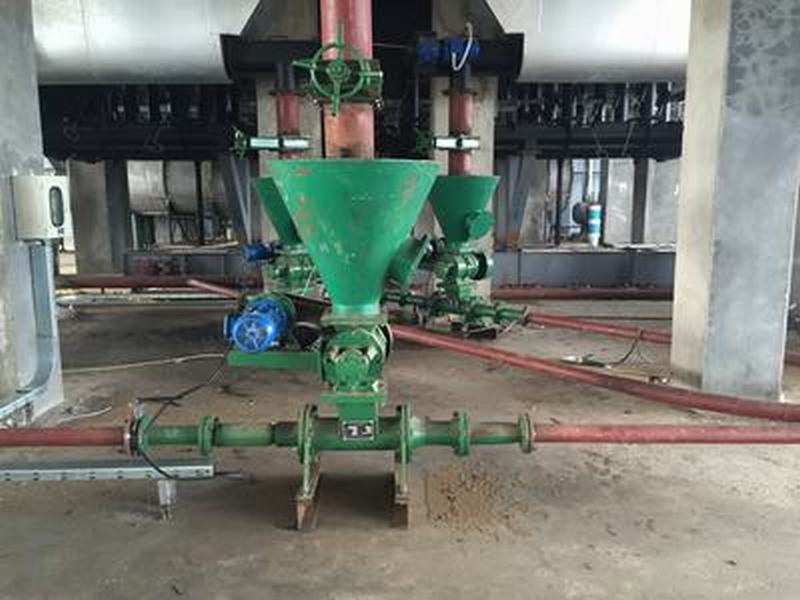

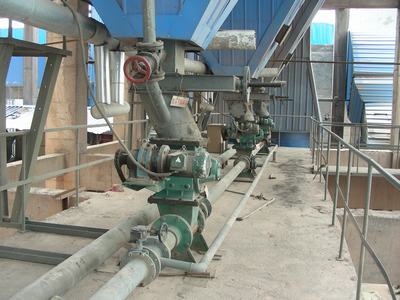

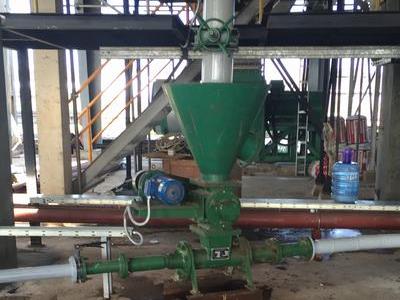

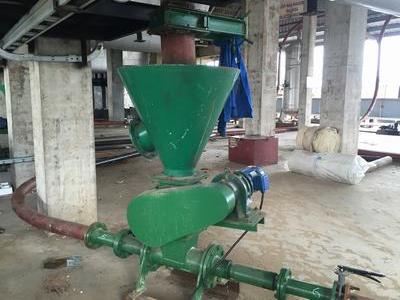

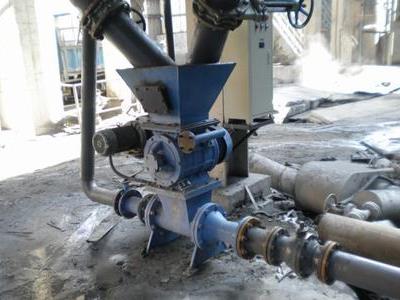

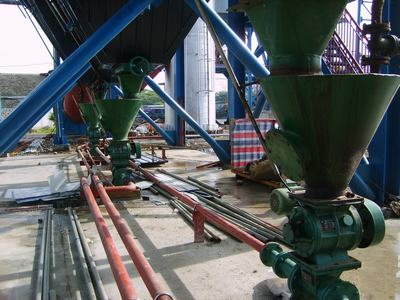

n 連續輸送泵工程案例
