低壓螺旋輸送泵
n 產品概述
螺旋輸送泵，以羅茨風機(或減壓后的壓縮空氣)作為動力氣源，通過出料口檔板的配重調節和變距螺旋高速旋轉實現鎖氣。鎖氣性能高于連續輸送泵，適合磨削性低且不粘連、不怕擠壓的粉料。輸送時濃度較低，磨損較小，屬于稀相氣力輸送系統。該系統結構簡單、運行可靠、無閥門頻繁動作，是近距離連續輸送的理想設備。
n 結構特點
螺旋輸送泵，出料口螺距小于進料口螺距1/3左右，當螺旋高速旋轉時，粉體不斷向前推動同時被擠緊。螺旋輸送泵借助配重?fù)醢�，螺距與套筒的間隙來實現密封鎖氣，因此對材質選擇有較高的要求，為延長螺旋泵使用壽命，關鍵部件均采用特殊耐磨材料加工。軸承部位除進行氣密封外，還采用獨特的迷宮槽設計。
n 輸送原理
螺旋輸送泵，粉體在重力作用下落入螺旋泵的混合室,，高速旋轉的變距螺旋將粉體逐步向前推動并擠緊、壓實，形成密實的料栓。擠緊后的料栓在后續粉體的推動下，推開重力擋板并成自由落體狀進入混合室。噴嘴所產生的高速氣流和均化后的粉體推入輸送管道，并在氣力壓差的作用下沿管道輸送至目的料倉�；�、氣混合物在重力作用下進行分離，粉體落入倉底，空氣經除塵設備排入大氣。
n 應用范圍
螺旋輸送泵，鎖氣性能遠高于葉輪式連續輸送泵，因此羅茨風機的動能可以發揮極致，適合較遠距離的連續輸送。考慮到螺旋葉片材質極限等情況，不宜輸送磨削性較強，硬度、溫度較高的物料。輸送當量距離≤400m，垂直高度≤30m，堆比重≤3.0t/m3，粉體細度≤15目，含水率≤3%(以抓緊后松手，自由落體時不成團為基準)，粉體瞬時溫度≤180℃。(以上數據勻取設備多環境作為選型參考)

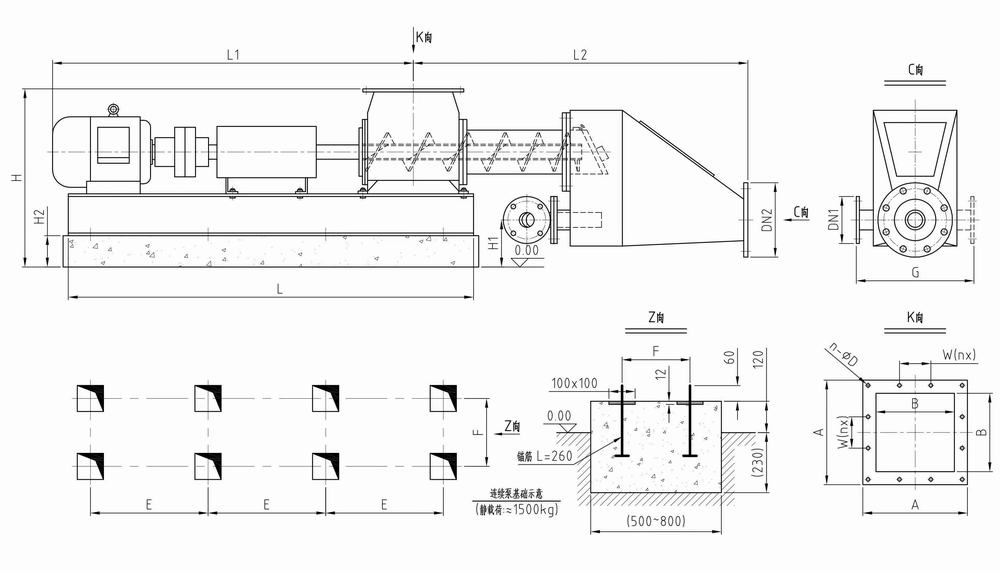

n 螺旋泵外形圖

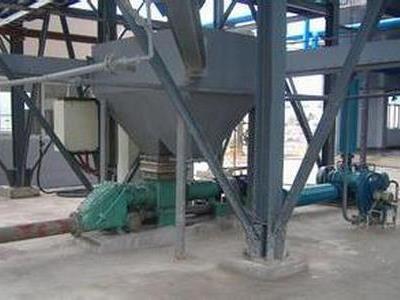

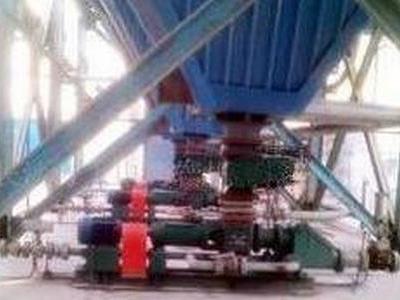

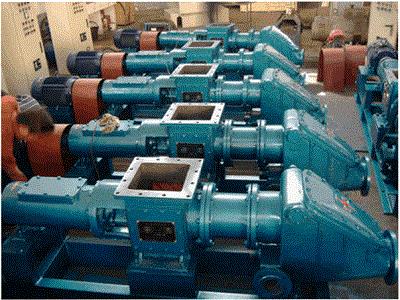

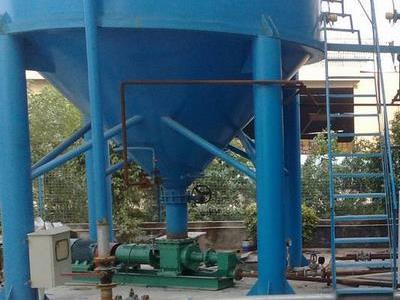

n 螺旋輸送泵工程案例
